Relais temporisé retard mise hors tension - 230 V - 480 s

Le relais temporisé est composé d'un boîtier isolant, d'un bouton de réglage, d'un voyant indicateur de mise en service. Pour régler la temporisation, on utilise le bouton bleu.

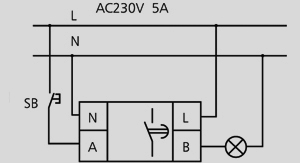

Les fils du circuit de commande sont raccordés aux bornes A et N .Le circuit puissance est raccordé aux bornes B et L.
Lorsque le bouton de commande SB est fermé, le contact B-L est fermé. (la lampe s'allume).
Lorsque le bouton de commande SB s'ouvre, le contact B-L reste fermé pendant le temps affiché par le bouton de réglage. Après ce temps le contact s'ouvre (la lampe s'éteint).
