Combien de disjoncteurs peut-on mettre sur un interrupteur différentiel ?
La relation entre les disjoncteurs et l’interrupteur différentiel doit être parfaitement maîtrisée pour installer un tableau électrique. Il en va de l’équilibre de votre installation électrique et du bon fonctionnement du tableau. Alors, combien de disjoncteurs peut-on connecter à un seul interrupteur différentiel ? C’est la question à laquelle nous répondrons dans cet article.
Rappel : qu’est-ce qu’un interrupteur différentiel ?
Un interrupteur différentiel a pour rôle la protection des personnes contre les risques d’électrocution. En résumé, il va couper l’alimentation électrique dès qu’il détecte une fuite de courant (c’est-à-dire quand survient une différence de courant entre la phase et le neutre).
Attention, l’interrupteur différentiel ne protège pas les circuits contre les surcharges ou les courts-circuits (c’est le rôle des disjoncteurs divisionnaires).

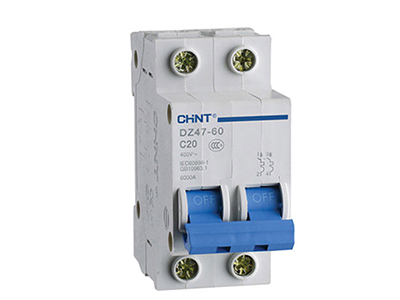

La règle générale : pas plus de 8 disjoncteurs par rangée
La norme NF C 15-100 qui régit les installations électriques des habitations est claire : on ne peut associer plus de 8 disjoncteurs à un interrupteur différentiel. Peu importe la situation, cette règle doit absolument être respectée pour que votre tableau électrique soit aux normes.
Une autre règle importante à prendre en compte est la règle de l’aval. Pour déterminer le nombre de disjoncteurs différentiels pouvant être raccordés à un interrupteur différentiel (avec toujours une limite maximale de 8 disjoncteurs) deux facteurs sont à prendre en compte :
- La capacité nominale de l’interrupteur différentiel (c’est-à-dire le courant maximal qu’il peut supporter indiqué en ampères (A). Ex : un interrupteur différentiel de 63A).
- La somme des calibres des disjoncteurs : le cumul des intensités nominales des disjoncteurs ne doit pas dépasser celle de la capacité nominale de l’interrupteur.
Ce qu’il faut retenir de cette règle de l’aval, c’est que même si vous souhaitez associer moins de 8 disjoncteurs à un interrupteur différentiel, la somme de leurs intensités ne doit pas être supérieures à celle de l’interrupteur différentiel. Sinon, il vous faudra soit diminuer le nombre de disjoncteurs ou remplacer l’interrupteur par un modèle doté d’un calibre plus élevé.
Conseils pratiques : anticipez vos besoins !
Certains disjoncteurs peuvent prendre deux voire trois places sur une rangée. De plus, il est recommandé de laisser au moins 20 % d’espace libre pour d’éventuels ajouts ultérieurs. Evitez donc si possible de « bourrer » une rangée protégée par un interrupteur différentiel en installant des disjoncteurs sur une autre rangée associé à un nouvel interrupteur différentiel.
Pour garantir la sécurité de votre installation, n’hésitez pas à faire appel à un électricien pour vous aider à choisir des composants conformes aux normes en vigueur.
